這篇我們要利用illustrator的3D功能
搭配photoshop來作一張比較複雜的保齡球圖
在以拉中開新檔案
利用鋼筆工具,繪製保齡球瓶的側面輪廓
(利用對齊工具將端點對齊)
繪製保齡球瓶上的花紋
有尖角的,兩條紅色線,兩條白色線
點選其中一組來製作符號
先點選一組,然後開啟符號面板點選新增符號

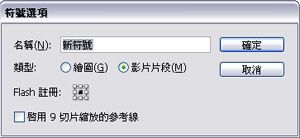

跳出符號對話視窗可以更改符號名稱
而繪圖以及影片片段與九切片則是轉存flash才會用到的功能
如此一來我們將剛剛的三組都製作成符號
這是要作為illustrator中3D功能的貼圖用的
點選剛剛繪製的保齡球瓶線條
效果→3D→迴轉
就會變成這樣
先別急著把3D的視窗關起來
接著更改透視的數值
就會變成這樣
如果把視窗關起來卻不知道怎麼打開
開啟外觀面板,雙擊效果就可以打開了
更改完成透視數值
點選3D視窗中的"對應線條圖"
打開貼圖的視窗
選擇最外層的表面
選擇要貼上的符號
此處就可以看到剛剛建立的符號
更改大小與位置
並且勾選"圖稿加網底"
就可以在貼圖上產生陰影
就這樣完成了保齡球瓶
同樣的方法完成六支保齡球瓶
接著利用形狀工具繪製星型

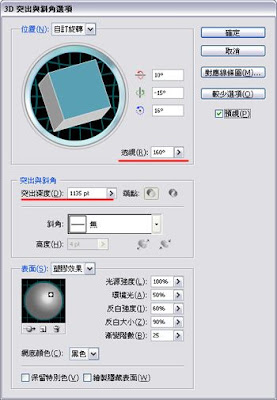

效果→3D→突出與斜角
更改位置,透視以及突出深度
就會變成這樣
首先先將此形狀展開(物件→展開外觀)
然後將它旋轉到水平的位置
物件→封套扭曲→以彎曲製作
同樣的要展開讓其變成可以更改顏色的色塊與線條
物件→展開
同樣的方法就可以作一大堆星星線
最後輸入文字
效果→3D→突出與斜角
更改位置,透視以及突出深度
更改文字為白色,就會變成這樣
請看下一篇~
